Рынок полимерных труб в России
Рынок полимерных труб в России является одним из наиболее динамично развивающихся сегментов строительной индустрии. Конкурентная среда довольно насыщенная: в нашей стране более 300 предприятий производящих полимерные трубы. Лидером является Центральный ФО – 116 предприятий, Приволжский – 90 предприятий, Северо-Западный – 43. По виду выпускаемых труб на первом месте производство ПНД – 212 заводов, на втором месте – ПП – 61 завод и ПВХ – 22 завода.
Наиболее востребованными являются полипропиленовые и полиэтиленовые трубы, которые обладают высокой прочностью, стойкостью к воздействию различных химических веществ и коррозии, а также обладают превосходными теплоизоляционными свойствами.
Предпосылки к росту объема применения полимерной продукции:
-
Программа газификации;
-
Реконструкция кабельных линий;
-
Реконструкция коммунальных сетей;.
-
Строительство новых генерирующих мощностей;
-
Развитие дорожной инфраструктуры;
-
Агропромышленный комплекс;
-
Новые туристические кластеры.

Виды труб
Назначение труб определяет материал, форму, размеры и другие параметры. Рассмотрим самые актуальные полимерные трубы, использующиеся для прокладки инженерных сетей.
ПЭ однослойные трубы
Трубы по ГОСТ 18599 для подземных водопроводов Ø от 20 мм до 2000 мм. А также трубы по ГОСТ Р 58121 для подземных газопроводов Ø от 20 мм до 630 мм. Трубы имеют черный цвет (снаружи и по всей толщине стенки), и могут иметь на наружной поверхности маркировочные полосы (синие — для воды, желтые — для газа).

ПЭ многослойные трубы
Трубы по ГОСТ 18599 и ГОСТ Р 58121 (см. описание «ПЭ однослойные трубы»), которые по толщине состоят из полиэтилена черного цвета различных специфических марок, но одного класса ПЭ 100 (РЕ 100).
ПЭ трубы с защитным покрытием Трубы по ГОСТ 18599 и ГОСТ Р 58121 (см. описание «ПЭ однослойные трубы») однослойные, на наружную поверхность которых нанесен достаточно тонкий слой ПЭ и ПП для защиты от царапин. Этот наружный слой может удаляться на концах трубы для сварки муфтами).
ПЭ для кабельных сетей Трубы отвечающие требованиям ГОСТ Р МЭК 61386 неметаллические диаметром до 250 мм для прокладки кабельных линий траншейным и бестраншейным способом.
Гофрированные трубы
Трубы с гофрированной наружной поверхностью для подземной канализации и дренажа. Изготавливают из полипропилена, полиэтилена. Трубы по ГОСТ Р 54475 Ø от 110 мм до 1000 мм являются двухслойными, имеют наружную гофрированную поверхность и внутреннюю гладкую поверхность.
ПП трубы
Трубы для наружной подземной канализации и дренажа по ГОСТ Р 54475 с гофрированной наружной поверхностью Ø от 110 мм до 1000 мм, а также трубы гладкостенные для внутридомовой канализации по ГОСТ 32414 Ø от 32 мм до 200 мм и трубы гладкостенные для наружной подземной канализации Ø до 315 мм.
ПВХ трубы
Трубы напорные для водоснабжения по ГОСТ Р 53613 и ГОСТ 32415 Ø от 20 мм до 400 мм. Трубы для внутридомовой канализации по ГОСТ 32412 Ø от 32 мм до 200 мм и трубы для наружной подземной канализации по ГОСТ 32413 Ø до 315 мм.
Спиральновитые трубы
Трубы для наружной подземной канализации. Характеризуются большим диаметром до 2400 мм. Изготавливают из полиэтилена. Профиль прямоугольного сечения навивают на барабан.
Трубы в ППУ изоляции
Трубы, которые имеют внутреннюю полимерную трубу для транспортирования воды, затем слой теплоизоляции, как правило из пенополиуретана, и снаружи оболочку в виде тонкостенной трубы. В зависимости от назначения и материала трубы могут быть гибкими в бухтах или жесткими в отрезках. На трубы гибкие полимерные с тепловой изоляцией для горячей воды распространяются ГОСТ Р 54468, ГОСТ Р 56730.

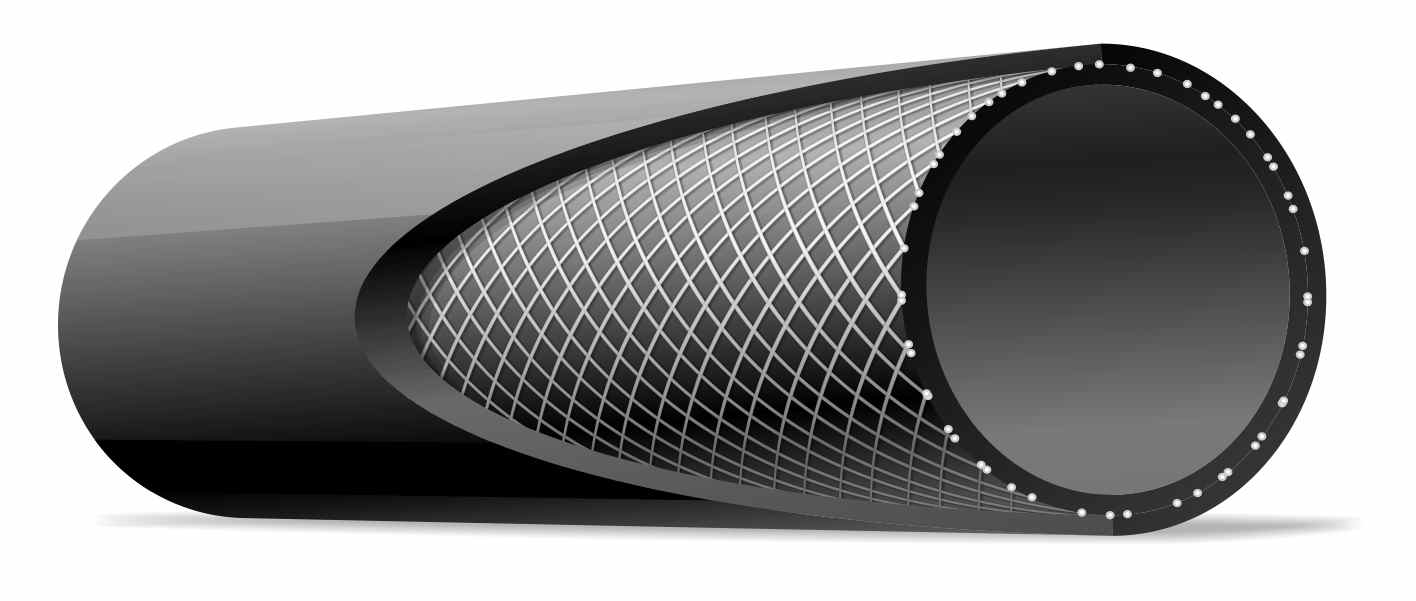

Армированные полимерные трубы
Трубы полимерные, армированные металлическим каркасом, по ГОСТ Р 59910 Ø от 90 мм до 315 мм для промысловых трубопроводов нефтяной и газовой промышленности. Трубы гибкие полимерные, армированные нитями, по ГОСТ 59834 Ø от 32 мм до 200 мм.
Стеклопластиковые трубы
Трубы из многокомпонентного материала, состоящего из стекловолокнистого наполнителя и полимерного связующего вещества (чаще всего применяются эпоксидные и полиэфирные смолы).
Какими свойствами должны обладать трубы?
-
Обеспечение механической защиты прокладываемых кабелей от внешних воздействий, а также исключение повреждения оболочки и изоляции кабелей при затягивании их в трубу (гладкая внутренняя поверхность трубы).
-
Защита кабеля от агрессивных сред.
-
Обеспечение замены кабеля без производства земляных работ.
-
Гибкость при прокладке кабеля методом ГНБ или перепада уровней поверхности при вводе кабеля из земли в здание (сооружение).
-
Изоляционные свойства при необходимости прокладывать кабельные линии в зоне электротранспорта (электрифицированные дороги, трамвайные пути и т.п.), а также при сближении с опорами ВЛ и при пофазной прокладке.
-
Долговечность.
В ГОСТах заложена необходимость использования качественных материалов для обеспечения надежной и безопасной работы инженерных сетей. Использование качественных труб для инженерных сетей имеет решающее значение для обеспечения надежности и долговечности сетей. Вот несколько причин, почему использование качественных труб является необходимым:
-
Прочность и долговечность: трубы выполненные из высококачественных материалов имеют устойчивую конструкцию, что обеспечивает прочность и долговечность сетей. Это позволяет избежать утечек, прорывов и других поломок, что может привести к значительным ремонтным затратам и простоям в работе сетей.
-
Устойчивость к воздействию внешних факторов: качественные трубы обладают хорошей устойчивостью к воздействию различных факторов, таких как агрессивные среды, коррозия, ультрафиолетовое излучение, температурные перепады и др. Это позволяет обеспечить надежную работу сетей в любых условиях.
-
Соответствие стандартам и требованиям: трубы проходят строгий контроль качества и соответствуют всем необходимым стандартам и требованиям, что обеспечивает безопасность и эффективность работы сетей.
-
Экономия времени и денег: использование качественных труб позволяет избежать частых поломок и ремонтов сетей, что значительно сокращает затраты на обслуживание и эксплуатацию. Кроме того, такие трубы имеют более длительный срок службы, что позволяет экономить деньги на замене и обновлении сетей в будущем.
Преимущества и недостатки труб из разных материалов
Стальные и чугунные трубы при хороших показателях по механической защите имеют существенные недостатки:
-
Дороговизна;
-
Подверженность коррозии, что ограничивает сроки использования;
-
Отсутствие изолирующих свойств, что ограничивает их применение при прокладке КЛ параллельно и при пересечении электрифицированных дорог и трамвайных путей, а также для прокладки однофазных кабелей.
-
Ограничение применения в агрессивных средах.
-
Не изгибаются при прокладке.
-
Необходимость заземления.
Керамические, хризолитцементные/асбоцементных трубы.
При хороших показателях по стоимости, термостойкости, локализационной способности, пожаробезопасности, изолирующими свойствами имеют следующие недостатки:
-
Наихудшая механическая прочность (труба становиться причиной повреждения кабеля вследствие перетирания его об острые кромки труба. А также через трещины и расхождения стыков, труба засоряется и кабельный проход становится непроходным ;
-
Наихудшие охлаждающие свойствами (способность отдавать тепло);
-
Не изгибаются при прокладке.
До появления силовых кабелей с изоляцией из сшитого полиэтилена, наиболее чувствительных к механическим повреждениям оболочки при прокладке в трубах, а/ц трубы имели широкое применение при прокладке силового кабеля.
Полимерные водопроводные трубы изготавливаемые по ГОСТ 18599
При хороших показателях по стоимости, гибкости и изолирующим свойствами имеют ряд существенных недостатков:
-
Не термостойкие. Данные трубы рассчитаны на рабочею температуру от 0 до 40 С°, что значительно ниже рабочей температуры кабельной линии 70-90°С.
-
Низкие технические характеристики.
-
Не обладают локализационной способностью.
Трубы изготавливаемые по ГОСТ Р МЭК 61386.1, ГОСТ Р МЭК 61386.24 (ПВХ трубы)
Неметаллические трубы при хороших показателях по механическим свойствам, стойкости к агрессивной среде, хорошей гибкостью (20D), долговечности, изолирующим свойствам, возможности использования труб в качестве защитного футляра при ГНБ, имеют следующие недостатки:
-
Предназначена только для прокладки КЛ до 1 кВ
-
Отсутствует требование соответствия категории ПВ-0 по стойкости воздействия открытого пламени
Трубы термостойкие полимерные, отвечающие требованиям ГОСТ Р 70751-2023 (трубы термостойкие полимерные для прокладки силовых кабелей напряжением от 1 до 500 кВ).
Имеют существенные преимущества по сравнению другими видами труб, а именно:
-
Область применения для кабельных линий напряжением от 1кВ до 500кВ;
-
Внутренний слой стойкий к воздействию открытого пламени и имеет категорию FV-0 (ПВ-0) по ГОСТ Р 53313-2009;
-
Сварной шов в месте стыка труб обеспечивает обеспечивают степень защиты IP X8 в соответствии с ГОСТ 14254;
-
Термостабильность труб при температуре 200°С по ГОСТ Р 565756;
-
Стойкость к агрессивным средам, к воздействию климатических факторов, к воздействию морских соленых вод, к воздействию ультрафиолета;
-
Возможность изготовления труб с защитной оболочкой;
-
Использование при выполнении прокладки кабельных линий методом ГНБ;
-
Возможность выполнения защиты от контрафактной продукции путем нанесения QR-кода.
Заключение
В городах, в условиях плотной застройки, кабельные линии прокладываются в трубопроводах. И в большинстве случаев повреждения кабельных линий вызваны механическими повреждениями от действий третьих лиц или старых механических повреждений, полученных, в том числе при прокладке новых или ремонте соседних кабельных линий, включая обратную засыпку вынутым при ремонте грунтом. И только надежная механическая защита с использованием специально разработанных кабельных термостойких труб позволит не только обеспечить надежное электроснабжение потребителей, продлить срок службы кабеля, но и снизить издержки при ремонтах и реконструкции, за счет применения специальных кабельных труб с большим сроком службы.
